高壓開關柜在電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保
護等作用，高壓柜的組成主要包括高壓斷路器、高壓隔離開關與接地開關、高壓
負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開
關柜等幾大類。 高壓開關柜的組成及元器件 開關柜的組成： 開關柜應滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的有關
要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡
等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組

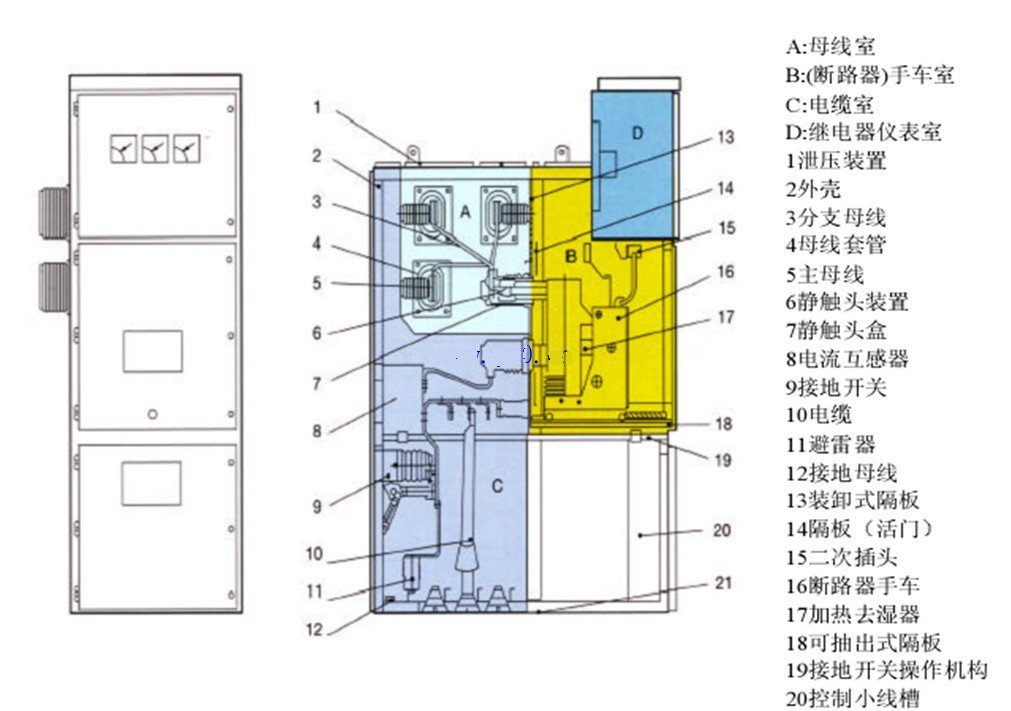

成。 1.柜體的材料: 1)冷扎鋼板或角鋼(用于焊接柜); 2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜). 3)不銹鋼板(不導磁性). 4)鋁板((不導磁性). 2.柜體的功能單元： 1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構 2)斷路器室 3)電纜室 4)繼電器和儀表室 5)柜頂小母線室 6)二次端子室 高壓開關柜組成圖如下
向左轉|向右轉
高壓開關柜內電器元件 1. 柜內常用一次電器元件(主回路設備)常見的有如下設備： 電流互感器簡稱CT[如：LZZBJ9-10] 電壓互感器簡稱PT[如:JDZJ-10] 接地開關[如:JN15-12] 避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型] 隔離開關[如:GN19-12、GN30-12、GN25-12] 高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)] 高壓接觸器[如： JCZ3-10D/400A型] 高壓熔斷器[如：RN2-12、XRNP-12、RN1-12] 變壓器[如:SC(L)系列干變、 S系列油變] 高壓帶電顯示器[GSN-10Q型] 絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套] 主母線和分支母線 高壓電抗器[如串聯型:CKSC和起動電機型:QKSG] 負荷開關[如:FN26-12(L)、FN16-12(Z)] 高壓單相并聯電容器[如:BFF12-30-1] 等等 2. 柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進
行監察、控制、測量、調整和保護的低壓設備),常見的有如下設備:繼電器，電
度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉
換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。
